| LOOPANTENNE | |
| Nadere uitwerking | |
|
Ik verving de rode poederijzer kern, waarvan ik de specificaties kende, door twee ferriet ringkernen van 36mm rond, een blauwe en een gele,
uit de junkbox. Ook hiervan zijn de specificaties mij niet bekend. De
secundaire wikkeling bestaat nu uit twee windingen met
1,5 mm2 (zwarte draad) en de
primaire wikkeling uit twee windingen met 1 mm2
(rode draad),

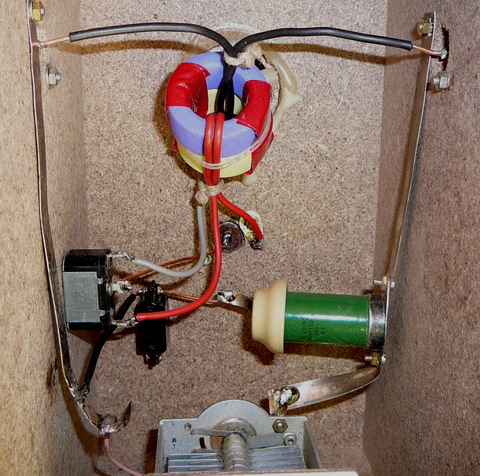

met een aftakking (tap) op de helft (zie foto 2a, montage ringkern).
| |
 foto 2a. | |
| In tabel 1 worden de gemeten zelfinductie waarden van deze ferriet ringkern trafo T1 vermeld. |
| Tabel 1. Ringkern transformator T1, gewikkeld op de gestapelde paarse en gele ferriet ringkern. | ||
| Wikkeling | Zelfinductie (µH) | Opmerkingen |
| Secundair, 2 wnd, 1,5mm2 | 15,4 2,3 1,53 |
Primaire wikkeling open Tap primaire wikkeling Gehele primaire wikkeling kortgesloten |
| Primair, 2 wnd, 1mm2 | 15,6 1,8 |
Secundaire wikkeling open Secundaire wikkeling kortgesloten |
| Tap primair op 1 winding | 3,7 0,88 |
Secundaire wikkeling open Secundaire wikkeling kortgesloten |
| Vervolgens werd de splitstator condensator voor de fijnafstemming geplaatst (zie foto. 2b) en de werd de tweede hoogspanningscondensator C4 geplaatst (zie foto 2c). | |

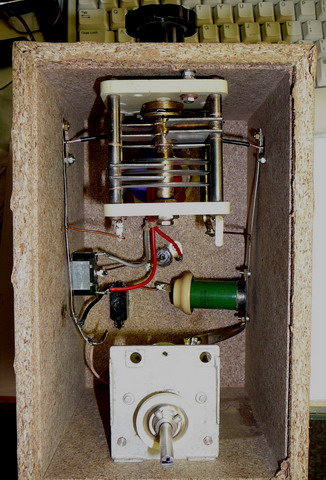

 foto 2b. |

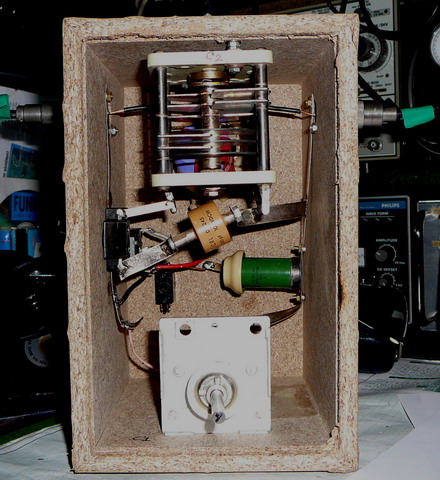

 foto 2c. |
 | |
