LOOPANTENNE
Meetapparatuur en werkwijze
Bij dit experiment gebruikte ik de FUNK netwerk analyzer FA-NWT-01 (zie foto 3a) en voor het meten van de capaciteiten een L/C meter type IIB (zie foto 3b), welke ik ooit als bouwpakket op een rommelmarkt heb aangeschaft.

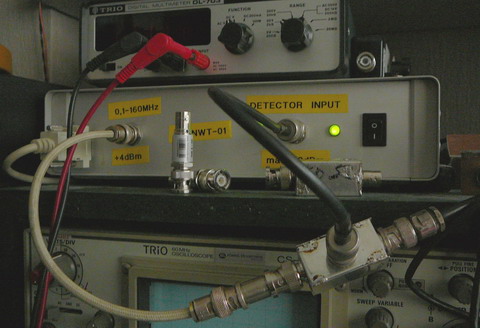

foto 3a.

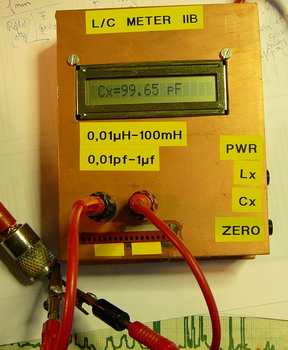

foto 3b.
Om de SWR te kunnen bepalen moest ik steeds in mijn FA-NWT-01 een serie weerstand van 50 Ohm tussenschakelen. Dit werkte erg omslachtig, zodat ik uiteindelijk alleen maar gebruik maakte van de “reflectiedemping” welke in de stand “Wobbeln” automatisch op het scherm wordt weergegeven (zie foto 4 abc). Voor het omrekenen van de refectiedemping (Rd) naar de staande golf verhouding (SWR) werd gebruik gemaakt van de tabel 2, afkomstig uit Funk, bladzijde 298 van FA3/08. Dus hoe hoger de reflectiedemping, des te lager is de SWR!

Tabel 2. SWR en Reflectiedemping (Rd).
SWR (1: ..) Rd (dB) SWR (1 : ..) Rd (dB)
20
10
9		 0,9
1,7
1,9		 1,9
1,8
1,7		 10
11
12
8,1
7,0
5,9		 2,2
2,5
3,0		 1,6
1,5
1,4		 13
14
15
5,0
4,4
3,6		 3,5
4,0
5,0		 1,3
1,22
1,12		 17,5
20,0
25,0
3,0
2,6
2,3		 6,0
7,0
8,0		 1,07
1,04
1,02		 29,9
35,0
40,0
2,1 9,0 1 ∞

Om het frequentiebereik te bepalen werd. met behulp van een aantal in mijn shack aanwezige coaxkabels, per lengte coaxkabel (genummerd 1 t/m 9) bij minimale en maximale capaciteit de frequentie afgelezen. Ook werd met de cursor de diepte van de piek bepaald op de resonantiefrequentie en werd hieruit de reflectiedemping berekend door de maximale waarde van de minimale waarde af te trekken (zie foto 4abc).

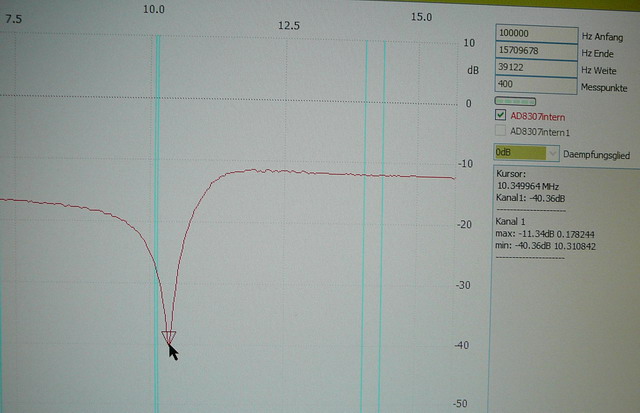

foto 4a.

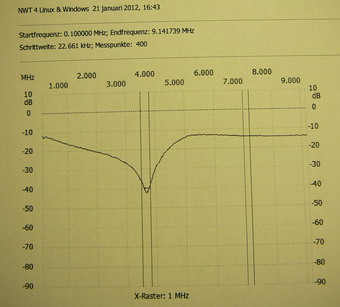

foto 4b.

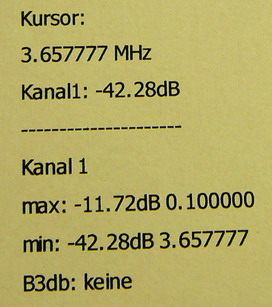

foto 4c.

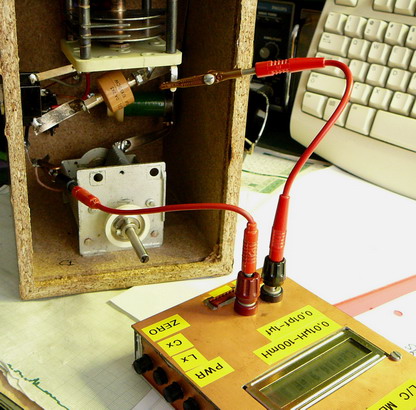

Dit werd herhaald na het inschakelen van de extra capaciteit (Cextra) van respectievelijk 158, 490 en 648 pF. Bij de het inschakelen van de 500 pF condensator werd de kleine condensator C2 uitgeschakeld, omdat bij de lagere frequenties met C1 al voldoende fijn kon worden afgestemd. Effectief werd hierbij dus steeds 490 pF in het circuit gebracht! (zie foto 5).


foto 5.

Bij de lengtes van de coaxkabel groter dan 1,5 meter werd de kabel gemakshalve ook in 2 windingen gelegd om te zien wat daarvan de invloed zou zijn op het frequentiebereik.

Er werd afgezien van het bepalen van de invloed van de grootte van de spatie tussen de twee windingen.

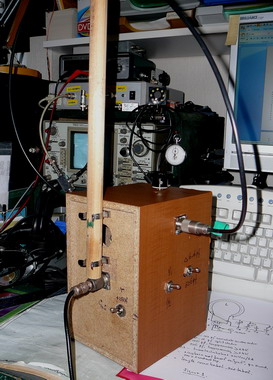

Een met terry klemmen bevestigt restant van een kunst kerstboom op de achterzijde van de box zorgde voor het steunen van de lange stukken coaxkabel tijdens de metingen (zie foto 6).
foto 6.
