Verticale dipool antenne voor 20 tot 10 meter
Om een dipool antenne rondom te laten afstralen moet de antenne verticaal staan en de voedingslijn moet onder een hoek van 90 graden horizontaal over minimaal een halve golflengte van de antenne vandaan geleid worden.
Dit is meestal het probleem omdat er dan twee masten nodig zijn en als je de voedingslijn schuin naar beneden afspant dan is er een negatieve beïnvloeding van het stralingsdiagram door de voedingslijn.
Er is een antenne die dit probleem niet heeft is de ground plane antenne, hierbij wordt de onderste helft van de dipool in drie of vier delen verdeeld die onder een schuine hoek naar beneden hangen.
Het nadeel hiervan is dat de antenne schuin omhoog straalt wat voor DX niet zo gunstig is.
Door de hoek van deze elementen “radialen“ genaamd te variëren kan men de voedingspunt impedantie van 73 tot 35 Ohm gevarieerd worden, en de antenne kan voor een 50 Ohm systeem aangepast worden.
Tijdens het Zuidelijk Radioamateur Treffen is als proef de coaxkabel van de ground plane antenne vervangen door een symmetrische 600 Ohm lijn met een tuner, dit had geen negatieve gevolgen op de 20 meter band.
De antenne was nu ook op alle hogere banden te gebruiken en Jos PA1ZP kon op alle banden DX werken met deze ground plane antenne.
Deze ground plane antenne hebben we op 20 meter vergeleken met de verticale halve golf Zepp en een verticale halve golf J-pole antenne .
De verticale halve golf antennes presteerden door de vlakke afstraling zeker een half S-punt beter dan de ground plane antennes bij onze tegen stations Arnold PZ1AP, Otto PZ1AC , Eddie PZ1AN in Paramaribo Suriname .
Deze tests hebben enkele seizoenen geduurd.
De vlakke afstraling van de 10 meter lange Zepp gaat verloren op de 15 meter band en op de 10 meter band straalt de Zepp helemaal niet meer naar de horizon.
Een verticale dipool heeft dit probleem niet maar moet wel gevoed worden met een symmetrische voedingslijn en een tuner omdat de impedantie van laag op 20 meter band naar hoog op 10 meter band varieert.
Het probleem van de twee masten blijft bestaan en hier moest een oplossing voor gevonden worden.
In 2017 ontstond het idee en in April 2018 is een antenne gebouwd die op de 20 meter band 0 dBd versterking heeft ( halve golf dipool ) en waarvan de versterking met de hoogte van de frequentie toe neemt tot 3 dBd op de 10 meter band .( hier is de antenne 2 x een halve golflengte in fase gevoed )
Deze antenne straalt op alle banden recht naar de horizon ( zeer lage opstraal hoek ).
Dit was op DX zeer goed te merken gezien de rapporten die we kregen, alles wat we hoorden konden we werken.
Er zijn deze zomer verbindingen gemaakt op de 14 , 18 , 21 , 24 , en 28 mHz alles DX en als de condities goed waren met zeer harde signalen.
De resultaten die met deze antenne behaald zijn zijn goed, er is steeds om een nauwkeurig rapport gevraagd, om een vergelijking tussen ons en andere stations vanuit Europa te maken.
De constructie

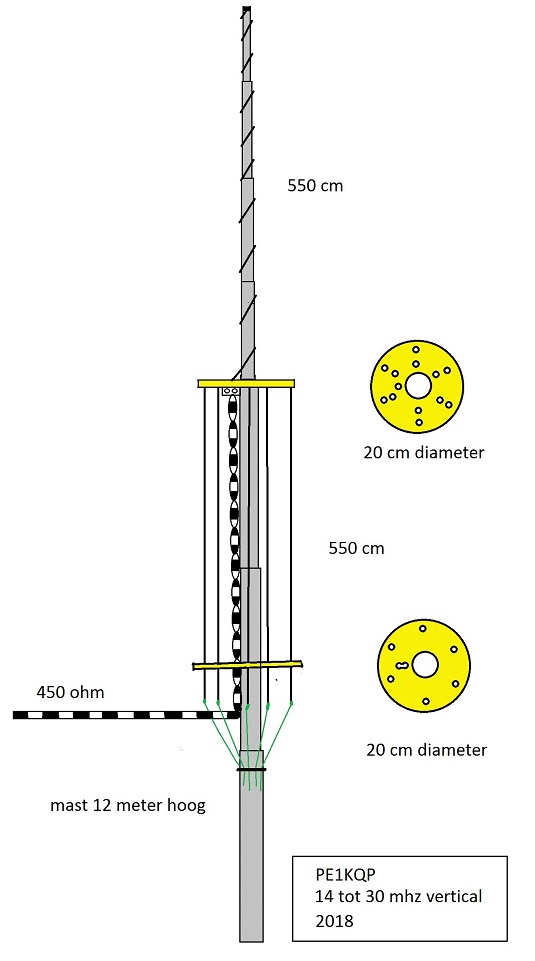

De antenne is gemaakt met een 12 meter lange “Spider Beam” telescoop mast.
Vanaf de top loopt een draad van 550 cm naar beneden waar een ronde 5mm dikke kunststof schijf met een diameter van 20 cm zit.( snijplank Hema ) hieraan zitten ook de tuidraden vast.
In het midden van die schijf zit een gat wat passend is voor de diameter van de mast op die plaats.
Op 1cm vanaf de rand van die schijf zijn rondom verdeeld 6 gaatjes van 3 mm geboord, hierdoor lopen de 6 “draad radialen “ van ieder 550 cm naar beneden ( dit is dus de andere helft van de dipool.)
Deze draden worden met rozenclips van 10 cm lang om de 100 cm met elkaar verbonden zodat er een 6 hoekige buis rondom de mast ontstaat.
Alle 6 draden komen bij elkaar in een grote kroonsteen ( deze kroonsteen zit aan de onderzijde van de kunststof schijf , hierdoor was het nodig 7 gaten extra te boren )
De draad die van de top af komt gaat ook door een gaatje naar de kroonsteen, Aan deze kroonsteen wordt een 450 Ohm lintlijn aangesloten.
Om deze hengelmast voor een heel seizoen stabiel te krijgen zonder dat hij in elkaar zakt ( een veel voorkomend probleem ) gebruikt ik rubberen strookjes op de overgangen die met een kabelbinder boven de naad tussen twee delen geklemd zit.( binnenband fiets )
De 450 Ohm lijn moet getwist worden 3 tot 4 keer per meter en met kabelbinders aan de mast vastgezet, dit is om ongewenste koppeling met de de “radialen” te voorkomen .
Onderaan gaan de zes radialen door een ronde kunststof schijf met zes gaatjes.
Dit zorgt er voor dat de mast centraal in het midden blijft.
De radialen worden met touwtjes verlengt om ze strak te spannen. ( klemmen met een kabelbinder om de mast ).
De 450 Ohm lijn gaar door een gleuf in de schijf verder naar beneden om later met een hoek van 90 graden van de mast af naar de tuner te gaan.
De 450 Ohm lijn heeft bij mij een totale lengte van 13 meter wat geen problemen gaf voor mijn S-Match tuner.
Ofschoon deze antenne niet bedoeld is voor 40 en 80 meter zijn op deze banden toch verbindingen gemaakt om uit te proberen wat mogelijk is, hier is de antenne vergelijkbaar met een mobile spriet voor op de auto .
Het vergelijk met een commerciële antenne ( type met spoelen en radialen ) moet je zelf doen maar voordat je veel geld uit geeft aan zo'n dure commerciële antenne.
73's Nico PE1KQP
